城市社区多功能运动场建设标准
时间: 2020-10-23 10:53
浏览次数：
城市社区多功能运动场建设标准
1范围
本标准规定了城市社区多功能公共运动场（以下简称“运动场”）的总则、场地系统、体育项目器材、围网设施、照明系统、标识系统、其他设施的配置要求、检验方法及判定规则。
本标准适用于室外合成面层多功能公共运动场。其他健身用运动场可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 10001.1公共信号图形符号 第一部分：通用符号
GB/T 14833 合成材料跑道面层
GB/T 19995.2 天然材料体育场地使用要求及检验方法 第2部分：综合体育场馆木地板场地
GB/T 20033.2-2005 人工材料体育场地使用要求及检验方法 第2部分：网球场地
GB/T 20033.3 人工材料体育场地使用要求及检验方法 第3部分：足球场地人造草面层
GB/T 20394-2013 体育用人造草
GB/T 23176-2008 篮球架
GB 50763 无障碍设计规范
JGJ 153 体育场馆照明设计及检验标准
JG/T 191-2006 城市社区体育设施技术要求
QB/T 2758.1-2005 羽毛球网
QB/T 2758.2-2005 羽毛球网柱
QB/T 4290-2012 排球柱和网
QB/T 4291-2012 足球门柱和网
3术语和定义
下列术语和定义适用于本文件
3.1城市社区
街道办事处辖区，经过社区体制改革后作了规模调整的居民委员会辖区，或城市规划中确定的有一定数量城市居民聚居的区域【JG/T 191-2006，定义3.1】
3.2多功能公共运功场
满足两种或两种以上体育项目转换使用，向公众开放的公益性体育活动场地设施。一般由单片运动场地、体育器材、围网设施、照明系统、标识系统共同组成。
注：多功能公共运动场一般以球类项目场地为主，也可用于其他健身活动。
4总则
4.1基本原则
4.1.1应与社区建设统一规划，合理布局
4.1.2规划建设应符合国家相关节能、节地、节水、节材和环境保护的要求。
4.1.3选址应充分考虑社区所在地的地形，选择较为开阔、地面平坦的区域，不宜坡度过大。
4.1.4应设置在社区居住和服务设施相对集中、交通相对便利的区域并远离高压、高温等危险设施。
4.1.5应设计为应急避险场所。
4.1.6无障碍设施应符合GB 50763的要求。
4.1.7运动场的设置不应影响社区成员的正常生活，应采取措施降低噪音和照明对周围的影响。
4.1.8宜以首选体育项目确定运动场地的面积和数量。
4.2体育项目设置
4.2.1应充分考虑社区所在地的气候、人文和民族特点，选择设置当地群众喜爱的体育项目。
4.2.2应将同时参与人数较多的体育项目设置为首选体育项目。
4.2.3应与社区其他体育设施体育项目相协调，以满足社区不同年龄人员和残障人员的健身需求。
4.2.4球类运动项目设置数量不宜多于3项。
4.3场地维护管理
4.3.1配置的器材、设施应符合相关质量、安全标准要求。
4.3.2场地、器材、附属设施均应建立登记、维护、使用管理制度。
4.3.3应配备人员定期清洁、维护场地设施，及时对故障设施进行维修。
4.3.4在醒目位置，应设立运动场安全须知、使用须知及其他公共标识。
4.3.5开放时间每天应不少于12h（维修时间除外）。
5.场地系统
5.1朝向及外观
5.1.1如果条件允许，场地长轴应选取为南北方向。
5.1.2场地面层与基础应粘接牢固，无断裂、起泡、起鼓、脱皮、分层或台阶式凹凸现象。
5.1.3场地应颜色均匀，与体育项目所用球类颜色呈现反差。
5.2规格尺寸
5.2.1各项体育项目场地规格、缓冲区应符合JG/T 191-2006的相关要求。
5.2.2各体育项目应采用不同颜色标志线或不同颜色色块加以区分。当使用不同颜色标志线时，首选项目场地标志线宜为白色，依次为黄色、蓝色、红色等，宽度均为50mm。
5.2.3场地划线应清晰、无明显虚边。
5.2.4运动场项目组合示例参见附录A。
5.3面层要求
5.3.1宜在平整的水泥或沥青基础上涂覆或铺装合成材料面层系统（面层及面层下方的弹性减震层），如塑胶面层、橡胶面层、人造草面层、丙烯酸面层等。常规面层系统及适用体育项目见表1.
表1 多功能公共运动场常规面层系统及适用体育项目
场地面层系统
首选项目
宜组合项目
弹性减震层
塑胶、橡胶
篮球
5人制足球、排球、羽毛球、网球、手球、其他健身项目
宜增加
人造草坪
足球
排球、曲棍球、其他健身项目
宜增加
篮球
排球、羽毛球、其他健身项目
宜增加
门球
其他健身项目
无要求
丙烯酸
网球
羽毛球、排球、其他健身项目
宜增加
5.3.2面层系统应选用安全、环保的材料制作、满足相应材料产品标准的质量、安全和环保要求。
5.3.3塑胶、橡胶面层（含弹性减震层）铺装厚度应≥9mm，面层拉伸强度、拉断伸长率、阻燃性及有害物质限量应符合GB/T 14833的相关要求。
5.3.4人造草坪阻燃性、重金属含量及力学性能应符合GB/T 20394-2013的相关要求。
5.3.5丙烯酸面层、弹性减震层有害物质限量和阻燃性应符合GB/T 14833的相关要求。
5.4场地性能
5.4.1滑动性性能
5.4.1.1塑胶、橡胶、丙烯酸面层场地滑动阻力（抗滑值）应为55BPN~110BPN.
5.4.1.2人造草坪场地此项不要求
5.4.2缓冲性能
5.4.2.1首选篮球场项目场地宜在面层下方增加弹性减震层，冲击吸收宜为25%~45%。
5.4.2.2首选足球场项目场地人造草坪如无填充物，则应在面层下方增加弹性减震层，冲击吸收宜为35%~55%。
5.4.2.3首选网球项目场地宜在面层下方增加弹性减震层，冲击吸收宜为15%~35%。
5.4.2.4首选门球项目场地冲击吸收不要求。
5.4.3垂直变形性能
5.4.3.1塑胶、橡胶面层场地垂直变形宜≤6mm。
5.4.3.2首选足球项目人造草坪场地垂直变形宜为3mm~10mm。
5.4.3.3其他面层场地垂直变形不要求。
5.4.4球反弹性能
5.4.4.1首选篮球项目场地垂直球反弹率应≥75%（以篮球测试）。
5.4.4.2首选足球项目场地垂直球反弹率应为30%~50%（以足球测试）
5.4.4.3首选网球项目场地垂直球反弹率应≥80%（以网球测试）
5.4.4.4首选门球项目场地球反弹性能不要求。
5.4.5球滚动性能
5.4.5.1首选足球项目人造草面层场地球滚动距离应为4m~10m。
5.4.5.2其他面层场地球滚动性能不要求。
5.4.6渗水性能
有渗水功能的运动场渗水速率宜≥180mm/h。
5.4.7平整度
5.4.7.1首选足球项目人造草面层场地用3m直尺测量，任意两点相对高差应≤10mm；其他人造草面层场地用3m直尺测量，任意两点相对高差应≤6mm。
5.4.7.2塑胶、橡胶及丙烯酸面层场地用3m直尺测量，任意两点相对高差≤4mm。
5.4.8坡度
5.4.8.1运动产应设计一定坡度，坡度方向及坡度值可依据场地的环境条件、面层材料的渗水性能、场地面积及体育项目等因素具体确定。
5.4.8.2首选足球项目人造草面层场地根据面积大小可设计为长轴中线两侧边线放坡或向边线放坡，坡度应≤1%。
5.4.8.3其他面层运动场单片场地均应在同一平面上，且坡度应≤1%。
6体育项目器材
6.1器材配置要求
6.1.1篮球架应至少符合GB/T 23176-2008中练习架的要求
6.1.2足球门应符合QB/T 4291-2012第4章的要求。
6.1.3羽毛球球网应符合QB/T 2758.1-2005中合格品的要求，网球柱应符合QB/T 2758.2-2005中合格品的要求。
6.1.4排球柱和网应符合QB/T 4290-2012第4章额要求。
6.1.5网球专用网柱和球网应分别符合GB/T 20033.2-2005中4.4.1和4.4.2的要求。
6.1.6门球项目应配备三副门球球门、一个门球终点柱。球门及终点柱应符合JG/T 191-2006中5.4的相关要求。
6.1.7可配置移动型体育项目器材，以减少安装难度和预埋件对场地的影响。
6.1.8所有器材均应有产品质量合格证明。
6.2安装和存放要求
6.2.1运动器材安装位置应满足各体育项目需求，符合JG/T 191-2006的要求。
6.2.2器材安装稳定、牢固，没有基础及部件松动现象。
6.2.3器材预埋件不应凸出于场地基础，预埋件上当应覆盖盖板，盖板材料与面层相同，覆盖后该位置不应影响场地外观和平整度。
6.2.4转换使用的未安装器材应存放于场地缓冲区外，宜在围网以外设专用器材存放区。
7围网设施
7.1宜在运动场地缓冲区外设置围网，分隔运动与非运动区域便于场地维护和管理。
7.2首选足球、篮球、网球等项目运动场宜配置四周封闭式围网，门球项目运动场宜配置半封闭式围网或设置围挡（如高300mm、宽200mm的水泥隔离台）。
7.3围网应结构稳定，不应因人体或球类冲击发生变形或破损。
7.4地面以上2m高度范围内，宜无可攀爬结构。
7.5地面以上2m高度范围内，围网表面不应有突出物，表面应光滑、平整，并具有缓冲功能。
7.6四周封闭式围网应设置不少于两个出入门，门应向场地外侧平开，尺寸应不小于1.4m。
7.7门球封闭式围挡应设置不少于一个出入口。
7.8宜在足球场上方设置顶网。
8照明系统
8.1应配置人工照明设施，照明灯柱宜采用两侧布灯或四角布灯方式安装在场地围网以外并不低于围网高度，颜色与周围环境匹配。
8.2篮球、足球项目场地水平照度应≥150lx，网球项目场地水平照度应≥200lx。
8.3场地水平照度均匀度宜满足：∪₁（最小值/最大值）≥0.3，∪₂（最小值/平均值）≥0.5.
8.4应避免眩光对运动造成干扰，眩光指数宜≤55。
8.5不应给周边环境造成光污染，影响社区居民的正常生活。
8.6照明系统应有安全防护措施，确保健身人员及观众不受伤害。
8.7宜使用太阳能等新型绿色能源及LED等节能型照明光源。
9标识系统
9.1应在明显位置配置公共信息标识，如位置引导标识、安全警示标识、信息提示标识等，各类公共信息图形符号应符合GB/T 10001.1的相关要求。
9.2应设置标牌对以下内容进行公示：
A) 健身人员安全须知；
B) 场地、器材须知；
C) 场地开放信息（如场地功能介绍、开放时间、使用途径等）；
D) 场地建设管理信息（建设单位、维护管理单位、报修电话等）。
9.3宜配置运动场唯一性识别编码或标识。
10其他设施
10.1宜在场地缓冲区外设置给水设施及排水设施
10.2以设置遮阳、避雨的休憩座椅。
10.3宜设置简易更衣室。
10.4宜设置有固定或移动卫生间。
10.5宜设置专用器材存放区。
11检验方法及判定规则
11.1总则
查验图纸及现场感官检验
11.2场地系统
11.2.1朝向及外观
查验图纸及现场感官检验
11.2.2规格尺寸
现场观察，使用精度不低于10mm/km的测距仪器进行检测。
11.2.3面层性能
11.2.3.1各类面层（人造草坪除外）及弹性减震层的有害物质含量、阻燃性按照GB/T 14833规定的检验规则和方法进行检测。
11.2.3.2塑胶面层、橡胶面层的厚度、拉伸强度及拉断伸长率按照GB/T 14833规定的检测规则和方法进行检测。
11.2.3.3人造草坪阻燃性、重金属含量及力学性能按照GB/T 20394-2013规定的方法进行检测。
11.2.4场地性能
11.2.4.1现场检测场地性能，检测点随机选取在主要活动区域内，检测点数量如下：
A) A滑动性能、缓冲性能及垂直变形性能检测点不少于5个；
B) 平整度、球反弹及球滚动性能检测点不少于10个；
C) 渗水性能检测点不少于3个；
D) 坡度检测点选取在场地边线或端线上，每10m一组进行检测，至少检测5组。
11.2.4.2滑动性能、缓冲性能、垂直变形性能按照GB/T 19995.2规定的方法进行检测。
11.2.4.3首选篮球及网球项目场地球反弹性能按照GB/T19995.2规定的方法进行检测。
11.2.4.4首选足球项目场地球反弹性能及球滚动性能按照GB/T 20033.3规定的方法进行检测。
11.2.4.5渗水性能、坡度按照GB/T 20033.3规定的相应方法进行检测。
11.2.4.6场地平整度按照GB/T 19995.2规定的方法，使用3m直尺进行检测。
11.3体育项目器材
11.3.1查验各器材的质量合格证明
11.3.2现场感官检验安装情况
11.4围网设施
现场感官检验，必要时使用长度测量仪器测量相关尺寸
11.5照明系统
现场感官检验，并按照JGJ 153规定的方法检测水平照度、照度均匀度及眩光指数。检测点布置以首选项目确定。
11.6标识系统及其它设施
现场感官检验
11.7判定规则
11.7.1运动场各组成系统或设施的检测项目应按照相关检测表准判定规则的要求进行判定。

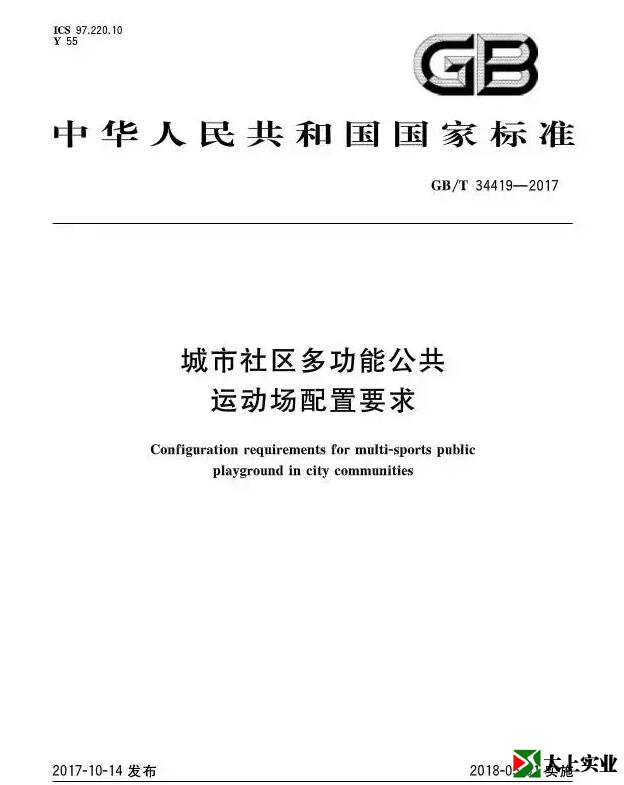

11.7.2当各组成系统或设施均合格时，可判定该运动场合格。（来源：国家标准《城市多功能公共运动场配置要求》）
